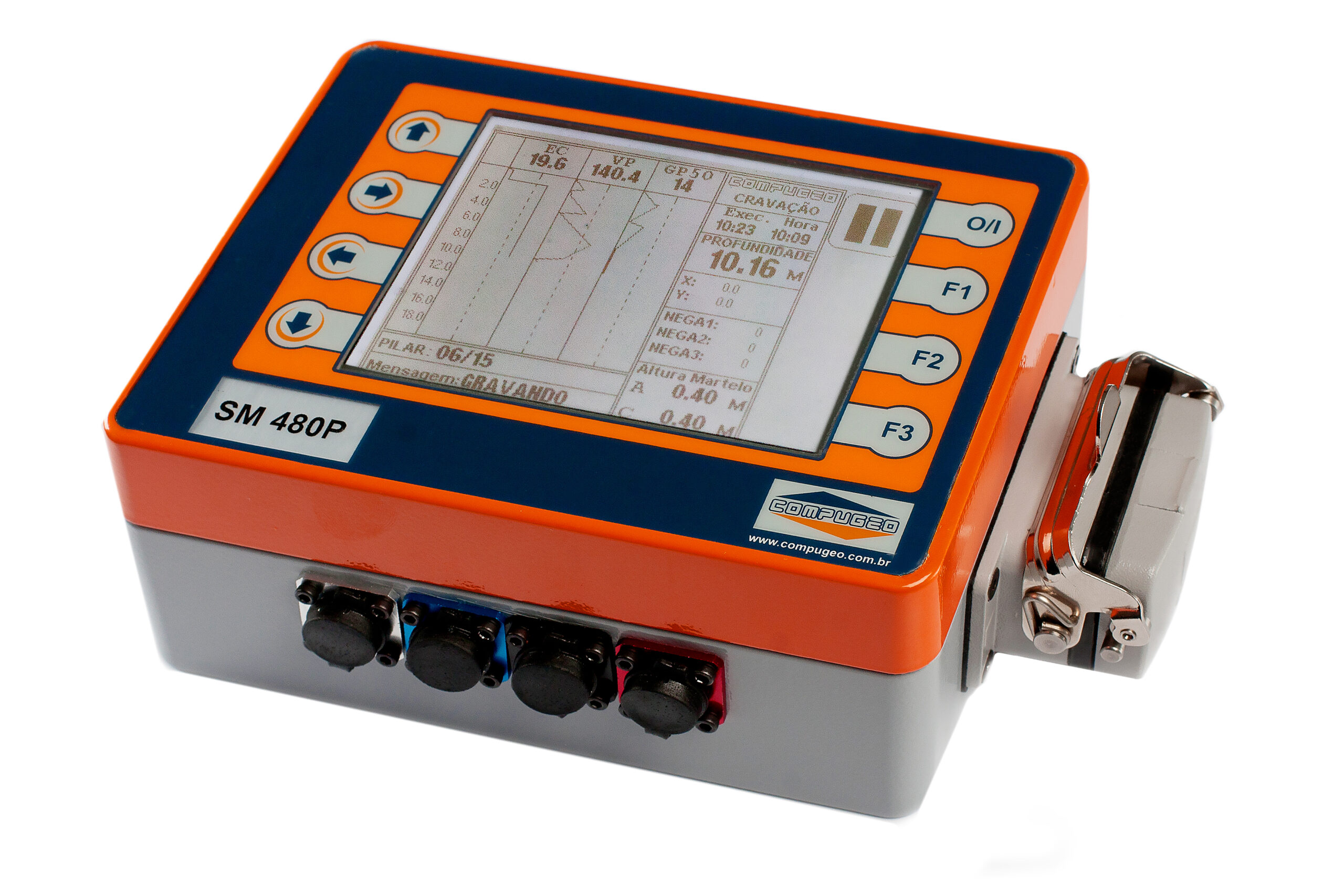

No momento da execução, o SM480P apresenta em tempo real no momento da cravação os seguintes parâmetros: energia de cravação (EC), velocidade de penetração (VP), golpes por intervalo (GP50 ou GP100), o intervalo pode ser 50 cm ou 100 cm, altura do martelo por intervalo, golpes por minuto (GP), inclinação dos eixos X e Y e as negas que no momento são inseridos os valores no SM480P para o registro e posterior impressão impressão no relatório.

Os gráficos apresentados durante a execução da cravação são: energia de cravação, velocidade de penetração e golpes por intervalo. Durante o processo de cravação, é possível consultar o diagrama de cravação, onde são apresentados em uma tabela os parâmetros de golpes por intervalo e altura do martelo em função da profundidade. O intervalo da profundidade pode ser de 50 ou 100 centímetros.

Os dados gravados durante a execução ficam armazenados no SM480P que tem capacidade de 10.000 metros de estacas cravadas e podem ser transportados por sistema GSM, remotamente por um modem (opcional) ou através de um pen-drive comum de mercado. Esses dados após chegarem ao escritório são lidos por um sistema específico que armazena e imprime por ordem de obra e número / nome da estaca cravada.

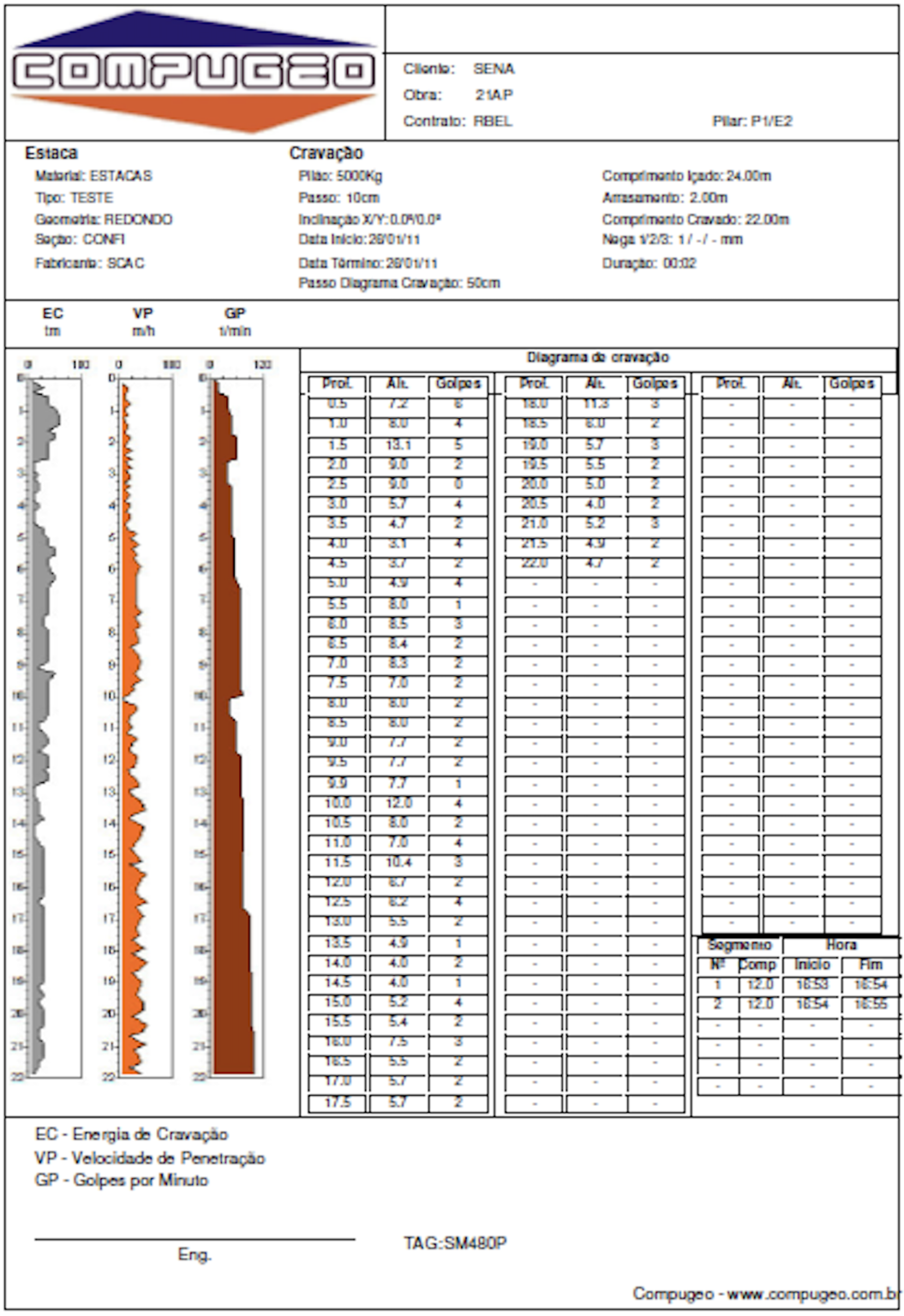

O relatório apresenta as seguintes informações: energia de cravação com passo de gravação de 10 cm, velocidade de penetração com passo de gravação de 10 cm, golpes por minuto com passo de gravação de 10 cm e golpes por intervalo. Dados do diagrama de cravação também são apresentados, porém em forme de tabela. O passo de gravação pode ser de 50 cm ou 100 cm, dependendo de como foi selecionado no instante da cravação e exibe a profundidade, golpes por intervalo e altura do martelo por intervalo.

Uma tabela com o tempo de cravação de cada segmento também é apresentada contendo os seguintes dados: número do segmento, comprimento do segmento, inclinação inicial dos eixos X e Y, inclinação final dos eixos X e Y, hora de início e hora de término.

Solicite um orçamento abaixo!
